分布式光伏发电并网柜简析

返回列表 来源: 发布日期: 2021.06.07
       近些年来,光伏发展迅速,作为新能源的领军产业, 逐渐的走到我们的生活中。其中地面光伏主要安装在山地、沙漠、隔壁等地区,充分利用荒凉的土地。而分布式光伏电站主要安装在屋顶、楼顶或者厂房农业大棚顶部。

       相对于地面集中式光伏电站,分布式光伏发电站规模比较小,但是比较分散,一般情况并网电压等级为380V,在这种低压并网的情况下,一般在二次微机保护这方面涉及的比较少,通常情况下分布式光伏电站使用的微机保护就是防孤岛保护装置,该装置安装在并网柜中。为此分布式并网柜的使用在分布式光伏电站中使用的比较广泛。

       如下图所示:

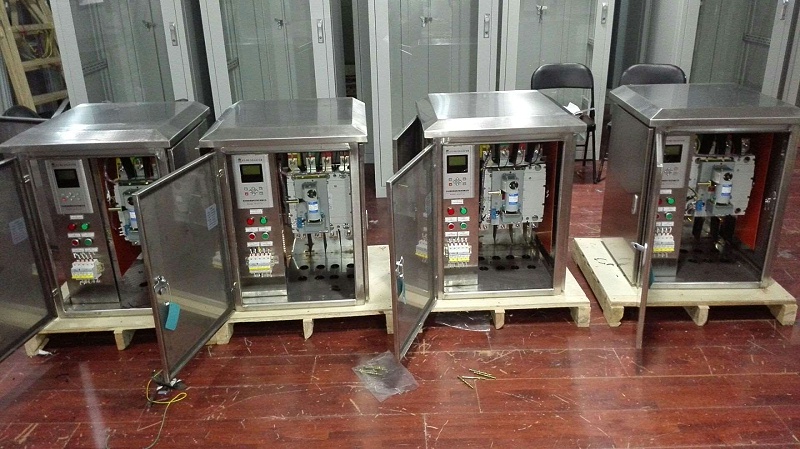

分布式光伏发电并网柜

       从中可以看出,光伏并网柜的组成由防孤岛保护装置、低压断路器、空气开关、避雷器、温湿度加热器、不锈钢箱体等设备组成。其中断路器的选择要根据实际流经断路器的电流而定,一般为额定电流的1.2倍左右。
       以上为常规的,根据项目的不同,分布式并网柜中的设备也不同,有的项目并网柜中需要安装电度表或者其他设备,具体由项目而定。经常会有朋友问到,光伏防孤岛保护装置安装在什么位置,其实很简单。防孤岛保护装置主要的功能是高频保护、低频保护、高压保护、低压保护、逆功率保护等。防孤岛保护装置当检测到故障时,会跳开并网断路器。
       因此将防孤岛保护装置安装在并网柜中是最合适不过了。需要说明的是防孤岛保护装置是微机保护中的一种,当使用过程中也是需要对其进行调试和做实验。最起码的保护定值的设置是需要现场电气调试人员按照有关部门给的保护定值来设定,如果没有设定定值的话,那么该保护装置就是毫无作用的。
