光伏AGC/AVC简介

返回列表 来源: 发布日期: 2021.03.26

在电力系统中,AGC是响应负载变化来调整不同电厂中多个发电机的有功输出的系统。它的全名是Automatic Generation Control“自动发电控制”,它是能源管理系统EMS中的重要功能。它控制频率调制单元的输出,以满足用户不断变化的电源需求,并使系统保持经济运行状态。

那么AGC的技术特点是什么?它可以提供AGC控制计划的功能,以减轻调度员的日常运营负担;提供多种机组控制方式,满足不同机组及其协调控制的需要;在保证可控性的前提下,设置不同的AGC周期以减少控制指令。

AVC是自动电压控制(Automatic Voltage Control)的缩写。它利用计算机和通信技术自动控制电网中的无功功率和调压设备,以达到确保电网安全,优质,经济运行的目的。

AVC设备的功能是:(AVC)设备,作为电网电压和无功优化系统中分层控制的电压控制实现手段,是控制和调节发电机励磁以达到电厂侧的电压响应由负载波动和事故引起的电压变化的快速动作。进行控制以确保将合格的电压输送到电网,并确保无功功率满足系统需求。同时,它接收省调度通信中心的上级电压控制命令和电压设定值,计算输出电压和无功优化算法,控制发电机励磁调节器的设定点,实现远程调度控制。

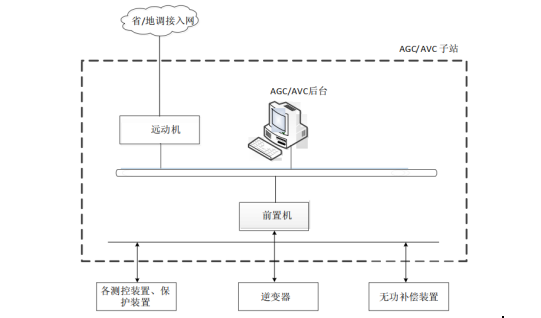

AGC,AVC,光伏AGC

智能电网电压和无功自动控制AVC系统(称为“智能AVC系统”)通过调度自动化系统收集每个节点的远程测量和远程信令等实时数据,以进行在线分析和计算,并采用合格的每个节点的电压和网关的功率因数作为约束条件。进行在线电压和无功功率优化控制,以实现最优化的综合目标,即调整最少的主变压器分接开关,最合理的电容器开关,最佳的发电机无功输出,最高的电压合格率和最小的输电网损耗速率,最后形成表格控制指令由调度自动化系统自动执行,从而实现电压和无功优化的自动闭环控制。

智能AVC的实现是为了保证电能质量,提高传输效率,减少网络损耗,实现稳定运行和经济运行。它符合社会发展的战略要求,对于共建和谐社会具有长期意义。

现在在一些光伏系统中,也有很多提供AGC/AVC的控制系统解决方案。

关于光伏AGC/AVC解决方案,大家可以了解一下。

光伏 AGC(光伏有功功率自动调节 ):当前光伏电站发出的有功功率值和调度下发的目标值进行比较, 如果差值太大, AGC将自动调节逆变器的有功功率限值,实时将当前光伏电站发出的有功调整到目标值附近。 AGC控制对象为逆变器。

光伏 AVC(光伏电压无功自动调节 ):当前光伏电站高压侧母线电压实际值和调度下发的目标值进行比较, 如果差值太大, AVC将自动调节逆变器的无功功率限值,实时补偿无功或者吸收无功,实现将电压追平到目标值附近。
