【微机保护装置】原理介绍-反时限过流保护

返回列表 来源: 发布日期: 2020.04.30 浏览量:1

微机保护装置反时限保护的简介

反时限过流保护指同一线路不同地点短路时,由于短路电流不同,保护具有不同的动作时限,在线路靠近电源端短路电流较大,动作时间较短的保护。

 微机保护装置反时限保护优缺点

反时限过流保护的优点是在线路靠近电源处短路时保护动作时限较短;缺点是时限配合较复杂,虽然每条线路靠近电源端短路时动作时限比末端短路时动作时限短,但当线路级数较多时,总的动作时限仍然很长。

反时限保护的实践说明
依据IEC225-4标准
本公司产品提供三种反时限特性:
1)一般反时限: 一般

2)非常反时限:非常

3)极端反时限:极端


上式中, Ip 为电流反时限电流定值,tp 为电流反时限时间定值。实际使用过程中定值与过流保护共用,投退只需投过流反时限保护。
对于一般反时限的特性,对于电流不同倍数,设定时间与动作时间的关系如下表:

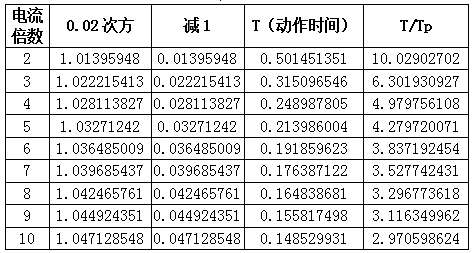

微机保护装置
 表1:TP=0.05



对于非常反时限的特性,对于电流不同倍数,设定时间与动作时间的关系如下表:

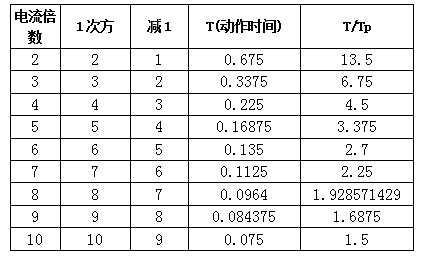

微机保护

表2:TP=0.05


对于极端反时限的特性,对于电流不同倍数,设定时间与动作时间的关系如下表:

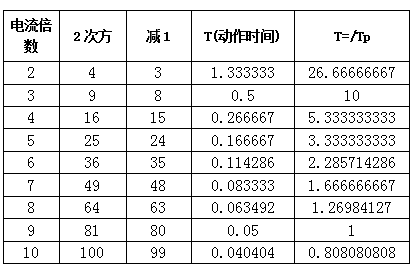

继电保护装置

表3:TP=0.05


实际应用上,以我们VIP-9671线路保护在上海地区为例(过流反时限):
供电公司会给出一个定值单,如动作电流时5A,2倍动作电流时动作时间为0.5秒。3倍动作电流时动作时间为0.315秒。定值单里面并没有TP设定值。这时候我们可以根据表1中列的数据及一般反时限的特性计算,T/TP=10.029,TP≈0.05。这时满足上述动作时间要求,我们装置的功能设置只需满足一下几点:
1.保护投退
   过流反时限:一般反时限
2.保护定时
   过流定值:5A

   过流延时:0.05S
