微机保护装置的组成包括哪些部分

返回列表 来源: 发布日期: 2021.08.03

      微机保护装置的基本系统由四个主要部分组成,分别是数据采集单元,数据处理单元,通信接口和开关输入/输出系统。

      1.数据采集单元:模拟量输入系统,它将模拟量输入转换为所需的数字量。包括辅助转换器(即电压形成器),低通滤波器(ALF),采样/保持设备(S / H),多路复用器(MPX)和模拟/数字(A / D)转换器以及其他功能设备。包括转换器,电压-频率转换器(VFC),计数器和其他设备。

      2.数据处理单元:微机主系统(CPU主系统)对数据采集单元输出的数据进行分析和处理,以完成各种继电保护功能。它包括微处理器(MPU),只读存储器(EPROM和E2PROM),随机存取存储器(RAM),时钟和其他设备。

      3.通信接口:在先导保护中,各种信息与线对端保护进行交换。或者在联系中心的过程中,将各种保护信息传送到中心,或者接受中心的查询并从远程位置修改之前做设固定值。它由输入和输出串行接口芯片组成。与常规保护的进步相比,微机保护装置主要采用数字信号处理技术,将常规保护的连续模拟处理方法量化为离散数字处理方法。微机保护的基本结构也围绕信号处理流程。

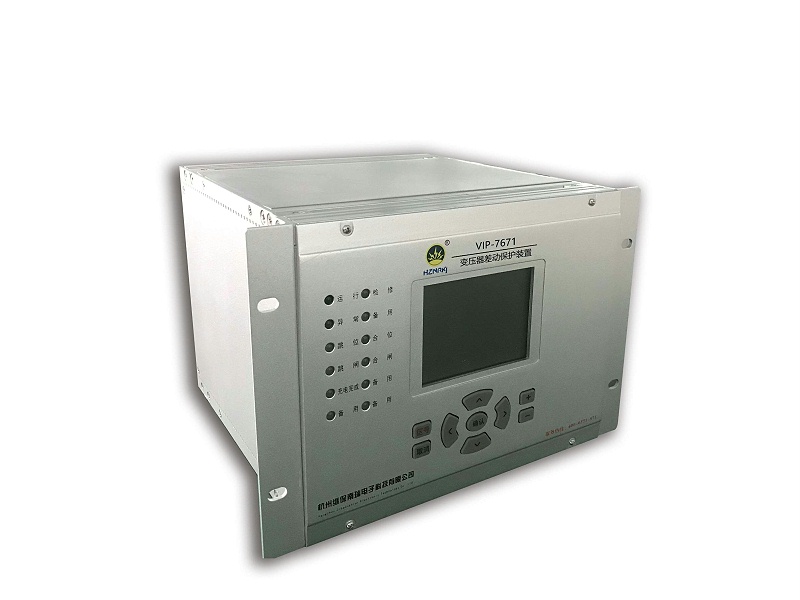

微机保护装置的组成

      4.开关量输入/输出系统:完成各种保护功能,如出口跳闸,信号显示,打印,报警,外部触点输入和人机对话。它由各种输入/输出接口芯片(PIO或PIA),光电隔离器,带触点的中间继电器等组成。

      依靠这四个模块,形成了完整的微机保护装置系统。
