线路保护装置的原理

返回列表 来源: 发布日期: 2021.05.24

   继电保护系统的配置应满足两点基本的要求:一是任何电力设备和线路,在任何时候不得处于无继电保护的状态下运行;二是任何电力设备和线路在运行中,必须在任何时候均由两套完全独立的继电保护装置分别控制两台完全独立的断路器实现保护。

       大多数保护装置都是通过对接入的电压、电流量进行分析,判断设备是否正常运行,而电流量取各隔间的电流互感器二次,所以保护范围的划分,通常是以电流互感器为分界点的。

   各电压等级的输配电线路,根据所在变电站的性质、电压等级、供电负荷的重要性等因素,所配置的保护也不相同。

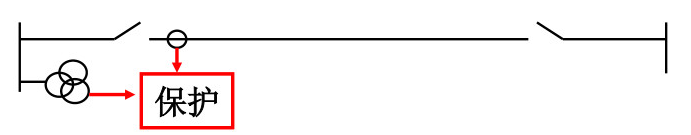

       如反应一端电气量的保护,如过流保护(是指当线路发生短路故障时,会产生很大的短路电流,并且当故障点离保护安装处越近,短路电流也相对越大)、零序保护(只反映接地故障)、距离保护。

线路保护装置

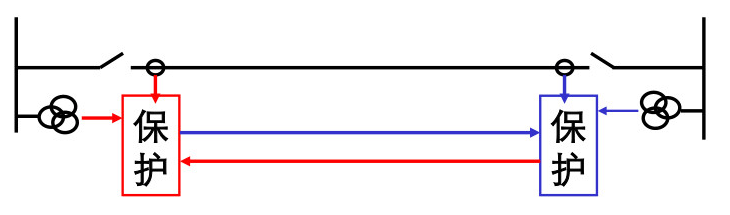

     反应两端电气量的保护,如纵联保护(就是用某种通信通道将输电线两端的保护装置纵向联结起来,将各端的电气量传送到对端,将两端的电气量比较,以判断故障在本线路范围内还是在线路范围外,从而决定是否切断被保护线路)

微机线路保护测控装置

       220kV线路保护采用双重化配置,每套保护装置包括纵联保护、相间距离、接地距离、零序电流、综合重合闸功能。110kV 线路保护装置包括三段式距离保护(相间距离和接地距离)、四段式零序方向过流保护、三相一次自动重合闸功能。10kV 35kV线路配置两段或三段式(方向)过电流保护、三相一次重合闸。
