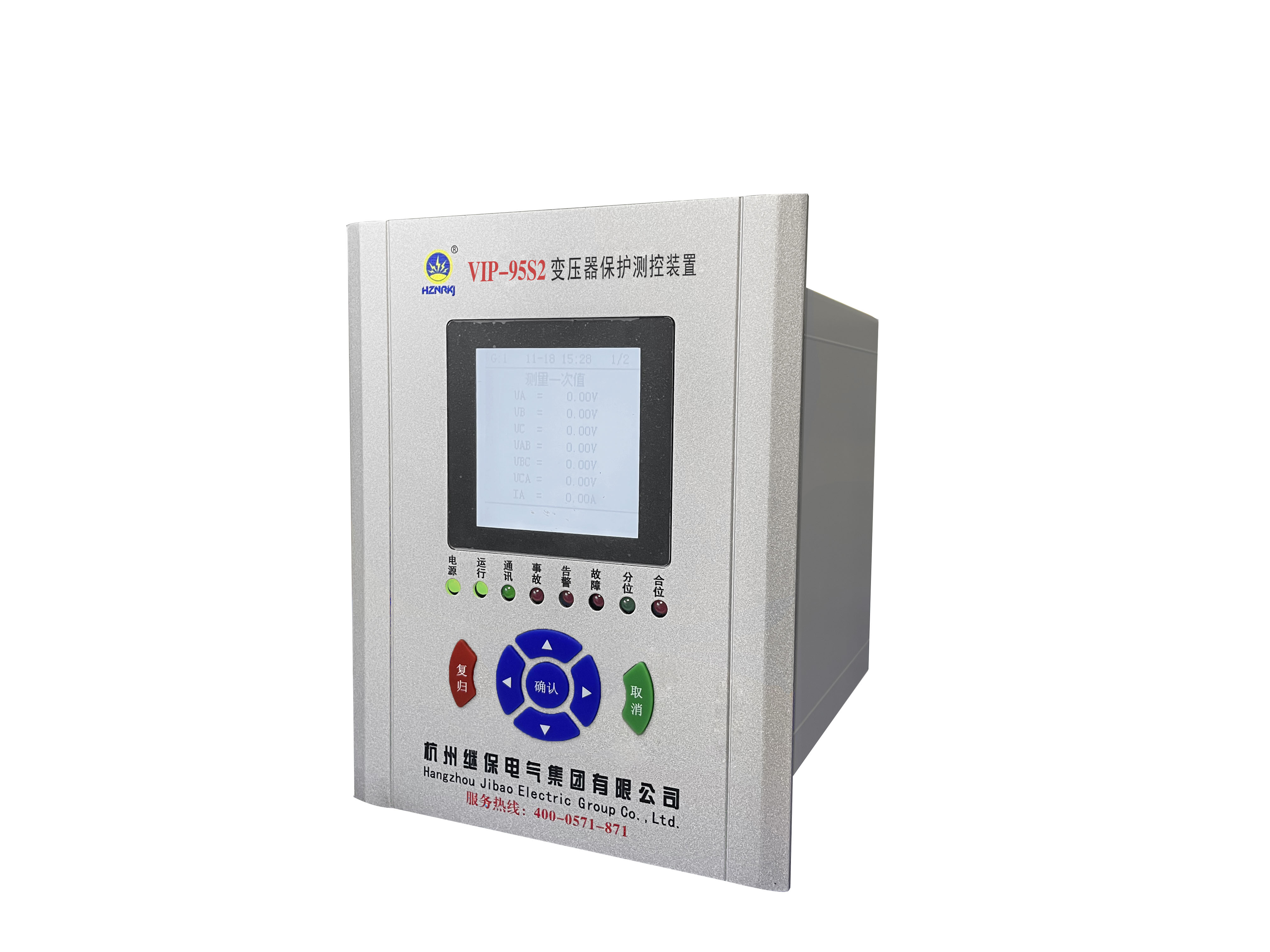

变压器保护测控装置

变压器保护测控装置是指对主变压器和配电变压器进行保护和测量的装置。公司拥有110KV、66KV、35KV、10KV变到低压0.4KV完善的变压器保护装置生产线、其主要产品有主变差动保护测控装置、主变后备保护测控装置、主变非电量保护测控装置、配变差动保护测控装置、厂、站用变压器保护测控装置等。
全国热线

400-0571-871

introduce
产品介绍
产品特点
  • •  本公司变压器保护测控装置具有全面的保护功能、电磁兼容性能、测控功能、故障录波、事件记录、断路器遥控分合、保护功能压板的投/退、定值修改及定值区的切换等功能,通讯功能配置3个以太网,支持电力行业通讯标准DL/T667-1999(IEC60870-5-103)和智能变电站通讯标准DL/T860(IEC61850),并支持Modbus-RTU规约、103规约、IEC61850-MMS规约,对时方式支持SNTP对时,B码对时,GPS脉冲对时。
保护功能
  • •   主要保护功能有差动速断保护、纵差差动保护、复压过流保护、零序过流保护、间隙过流保护、零序过压保护、失灵联跳、过负荷保护、启动风冷、闭锁调压、复压过流保护、低压1分支过流保护、低压1分支过流保护、低频减载、过电压、低电压等。

parameter
产品参数
7000系列变压器保护装置

VIP-7000系列变压器保护装置

名称 说明
工作电源 DC220V  DC110V
额定交流参数 额定交流电流:5A或1A(订货时说明),额定交流电压:线电压100V,相电压100/V,开口三角电压100V,额定频率:50HZ
开关量采集 21路自定义遥信开入
对时方式 支持SNTP对时,B码对时,GPS脉冲对时
通讯回路 配置3个以太网,支持电力行业通讯标准DL/T667-1999(IEC60870-5-103)和智能变电站通讯标准DL/T860(IEC61850)
其他 详情见说明书或咨询客服
装置分类 VIP-7671变压器差动保护测控装置、VIP-7672变压器后备保护测控装置、VIP-7673变压器非电量保护装置
适用范围 适用于110kV及以下电压等级的两圈、三圈电力变压器,满足四侧差动的要求或者满足任一侧(高、中、低压侧)后备保护的要求。
700系列变压器保护装置

VIP-700系列变压器保护装置

名称 说明
工作电源 DC220V  DC110V
交流工作范围 相电压:1V~100V、开口三角电压:3V~200V、电流:0.05In~20In
通讯回路 配置3个以太网,支持IEC61850-MMS通信规约与监控系统通讯
其他 详情见说明书或咨询客服
适用范围 适用于110kV及以下电压等级的两圈、三圈电力变压器,分为主后保护一体或者主后保护分开,适用于传统变电站。
高配型9600系列变压器保护测控装置

VIP-9600系列变压器保护测控装置

名称 说明
工作电源 AC/DC:85~265V;可特殊定制DC24V、DC48V等
交流量采集 13路,不同型号的保护装置模拟量定义不同
开关量采集 14个,可扩展两个;已定义的非电量若处于退时为普通开关量
继电器出口 10个(含告警/跳闸信号各一个),可扩展3个;自带一路装置失电信号
通讯回路 2路485,Modbus-RTU协议,第2路可用于时钟对时;1路以太网103协议
防跳回路 标准配置均带防跳回路
测控功能 有功、无功、功率因素及频率、电度、断路器遥控分合
其他 事件记录和故障录波、保护功能压板的投/退、定值修改及定值区的切换
适用范围 适合用于35KV及以下电压等级的不接地系统、电阻接地系统及直接接地系统线路综合保护、△/Y型的变压器,一般容量在6300KVA及以下。提供通信接口,可以和其他保护、自动化设备一起,通过通信接口组成自动化系统,可组屏安装,也可在开关柜就地安装。
标准型9500系列变压器保护测控装置

VIP-9500系列变压器保护测控装置

名称 说明
工作电源 AC/DC:85~265V;可特殊定制DC24V、DC48V等
交流量采集 8路,不同型号的保护装置模拟量定义不同
开关量采集 8个,已定义的非电量,在保护投退中关闭后为普通开关量
继电器出口 6个,其中有2个为告警/跳闸信号出口
485通讯回路 1路,Modbus-RTU标准协议;2路以太网103协议
防跳回路 可带
测控功能 有功、无功、功率因素及频率、断路器遥控分合
其他 事件记录、保护功能压板的投/退、定值修改及定值区的切换
适用范围 35KV及以下电压等级的不接地系统、电阻接地系统及直接接地系统的变压器保护及测控装置。
实用型9421变压器保护测控装置

VIP-9421变压器保护测控装置

名称 说明
工作电源 AC/DC:85~265V;可特殊定制DC24V、DC48V等
交流量采集 8路,6路电流,2路电压
开关量采集 8个,已定义的非电量,在保护投退中关闭后为普通开关量
继电器出口 6个,其中有2个为告警/跳闸信号出口
485通讯回路 1路,Modbus-RTU标准协议
测控功能 有功、无功、功率因素及频率、断路器遥控分合
其他 事件记录、保护功能压板的投/退、定值修改及定值区的切换
适用范围 主要用于环网柜、450柜等。
经济型9301变压器保护测控装置

RCX-9301变压器保护测控装置

名称 说明
工作电源 AC/DC:85~265V;可特殊定制DC24V、DC48V等
交流量采集 8路,4路电流,4路电压
开关量采集 8个,已定义的非电量,在保护投退中关闭后为普通开关量
继电器出口 6个,其中有2个为告警/跳闸信号出口
485通讯回路 1路,Modbus-RTU标准协议
测控功能 有功、无功、功率因素及频率、断路器遥控分合
其他 事件记录、保护功能压板的投/退、定值修改及定值区的切换
适用范围 主要用于充气柜、固体绝缘柜、 450小型开关柜等。
