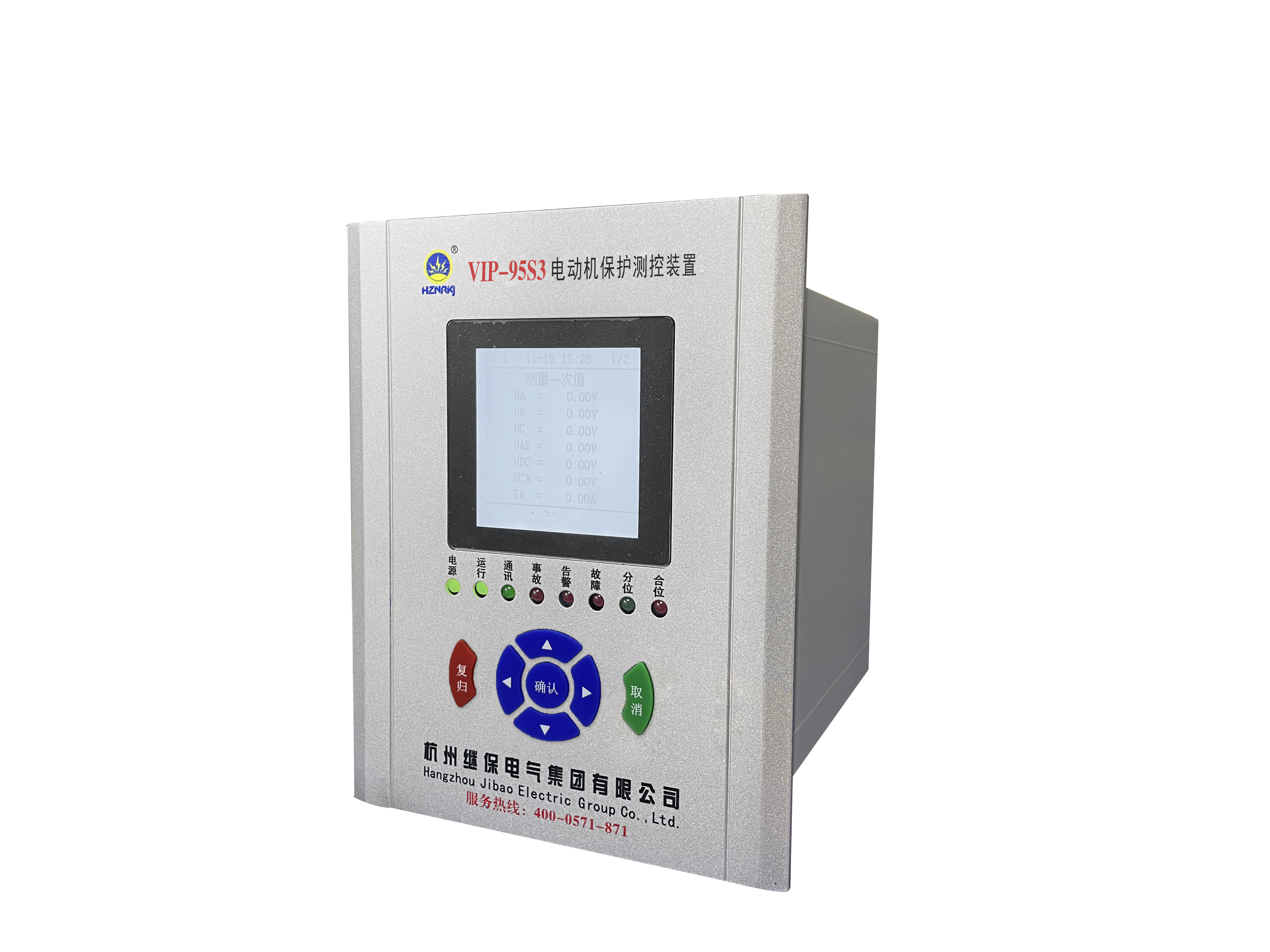

电动机保护测控装置

主要用于各种高压电机进行保护和电气参数测量与控制的装置;公司生产的电动机保护测控装置可以很好的满足同步电机、异步电机的主保护、后备保护和差动保护功能。产品可分:RCX-9301、VIP-9431、VIP-9531电动机保护测控装置以及VIP-9673系列、VIP-7651系列电动机保护装置,包含了:FC回路电机、磁平衡电机、差流电机及带电抗器启动的电机等模式。
全国热线

400-0571-871

introduce
产品介绍
产品特点
  • •  本公司发电机保护测控装置具有完善的保护功能、测控功能、故障录波、事件记录、断路器遥控分合、保护功能压板的投/退、定值修改及定值区的切换等功能,同时具备485通讯接口、以太网通讯接口、光纤通讯接口等多种通讯接口,并支持Modbus-RTU规约、103规约、IEC61850-MMS规约以及对时方式支持SNTP对时,B码对时,GPS脉冲对时。工作电源可特殊定制DC 24V/DC48V 等,装置自带防跳回路,出口可配置,可采用有源开入。
保护功能
  • •   主要有速断、限时速断、过电流、过流反时限、过负荷负序I段、负序II段、负序II段反时限、零序过流、母线绝缘监测、逆功率保护、失磁保护、频率过高、频率过低、过电压、低电压、PT断线、PT失压、系统失电、控制回路断线等。

7651系列电动机保护装置
VIP-7651系列电动机保护装置

1 装置分类:VIP-7651系列电动机保护共有三种型号,分别为VIP-7651A电动机保护装置;VIP-7651B电动机差动保护装置;VIP-7651C同步电动机保护装置。


2 装置说明:

2.1测控功能:
21路遥信开入。
3组遥控出口。
13路交流输入模拟量采集,包含3组电压(UA、UB、UC),7组保护电流(Iap1,Ibp1,Icp1,I0,Iap2,Ibp2,Icp2),3组测量电流(Iam,Ibm,Icm)。
可选配2路4~20mA或0~10V模拟量输出,作为与DCS电流、有功功率测量接口。

2.2通讯功能:具有灵活的通信方式,配有最多3个100Mbps以太网接口, 1个RS-232打印串口。支持电力行业通信标准DL/T667-1999(IEC60870-5-103)和新一代变电站通信标准DL/T860(IEC61850)。

2.3 对时(本装置支持多种对时方式):从物理层划分,包括:以太网口(电口、光口)对时、串口对时、差分对时、空节点对时。
从应用层面划分,包括:IEC61588(V2)对时(P2P、E2E)、SNTP对时(广播、点对点)、IRIG-B对时、PPS对时、PPM对时。

parameter
产品参数
9688系列发电机保护测控装置
VIP-9600系列电动机保护测控装置

装置分类:9600系列电动机保护共有7种型号,分别为9673电动机保护测控装置(异步);9673C电动机综合保护测控装置(异步);9673Y电动机保护测控装置(异步电机带磁平衡式差动);9674电动机保护测控装置(同步);9696电动机差动保护测控装置。
适用范围:适合用于35KV及以下电压等级的异步电动机保护测控装置。本装置为保护测控一体化装置,提供通信接口,可以和其他保护、自动化设备一起,通过通信接口组成自动化系统,可组屏安装,也可在开关柜就地安装。


名称 说明
工作电源 AC/DC:85~265V;可特殊定制DC24V、DC48V等
交流量采集 13路,不同型号的保护装置模拟量定义不同
开关量采集 14个,可扩展两个;已定义的非电量若处于退时为普通开关量
继电器出口 10个(含告警/跳闸信号各一个),可扩展3个;自带一路装置失电信号
通讯回路 2路485,Modbus-RTU协议,第2路可用于时钟对时;1路以太网103协议
防跳回路 标准配置均带防跳回路
测控功能 有功、无功、功率因素及频率、电度、断路器遥控分合
其他 事件记录和故障录波、保护功能压板的投/退、定值修改及定值区的切换

标准型9500系列电机保护测控装置

VIP-9500系列电机保护测控装置

名称 说明
工作电源 AC/DC:85~265V;可特殊定制DC24V、DC48V等
交流量采集 8路,不同型号的保护装置模拟量定义不同
开关量采集 8个,已定义的非电量,在保护投退中关闭后为普通开关量
继电器出口 6个,其中有2个为告警/跳闸信号出口
485通讯回路 1路,Modbus-RTU标准协议;2路以太网103协议
防跳回路 可带
测控功能 有功、无功、功率因素及频率、断路器遥控分合
其他 事件记录、保护功能压板的投/退、定值修改及定值区的切换
适用范围 主要用于35KV、10KV、6KV等电压等级的用户工程和35KV、10KV、6KV及以下电压等级变电站、电厂等电力二次设备。
实用型9431电动机保护测控装置

VIP-9431电动机保护测控装置

名称 说明
工作电源 AC/DC:85~265V;可特殊定制DC24V、DC48V等
交流量采集 8路,6路电流,2路电压
开关量采集 8个,已定义的非电量,在保护投退中关闭后为普通开关量
继电器出口 6个,其中有2个为告警/跳闸信号出口
485通讯回路 1路,Modbus-RTU标准协议
测控功能 有功、无功、功率因素及频率、断路器遥控分合
其他 事件记录、保护功能压板的投/退、定值修改及定值区的切换
适用范围 主要用于环网柜、450柜等。
经济型9301系列电动机保护测控装置

RCX-9301电动机保护测控装置

名称 说明
工作电源 AC/DC:85~265V;可特殊定制DC24V、DC48V等
交流量采集 8路,4路电流,4路电压
开关量采集 8个,已定义的非电量,在保护投退中关闭后为普通开关量
继电器出口 6个,其中有2个为告警/跳闸信号出口
485通讯回路 1路,Modbus-RTU标准协议
测控功能 有功、无功、功率因素及频率、断路器遥控分合
其他 事件记录、保护功能压板的投/退、定值修改及定值区的切换
适用范围 主要用于充气柜、固体绝缘柜、 450小型开关柜等。
