  • 防孤岛保护测控装置

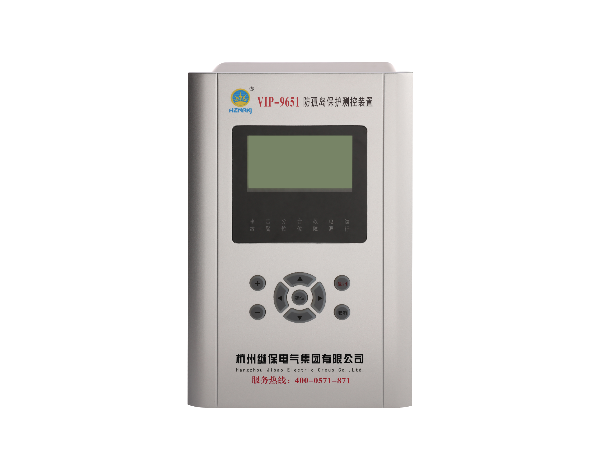

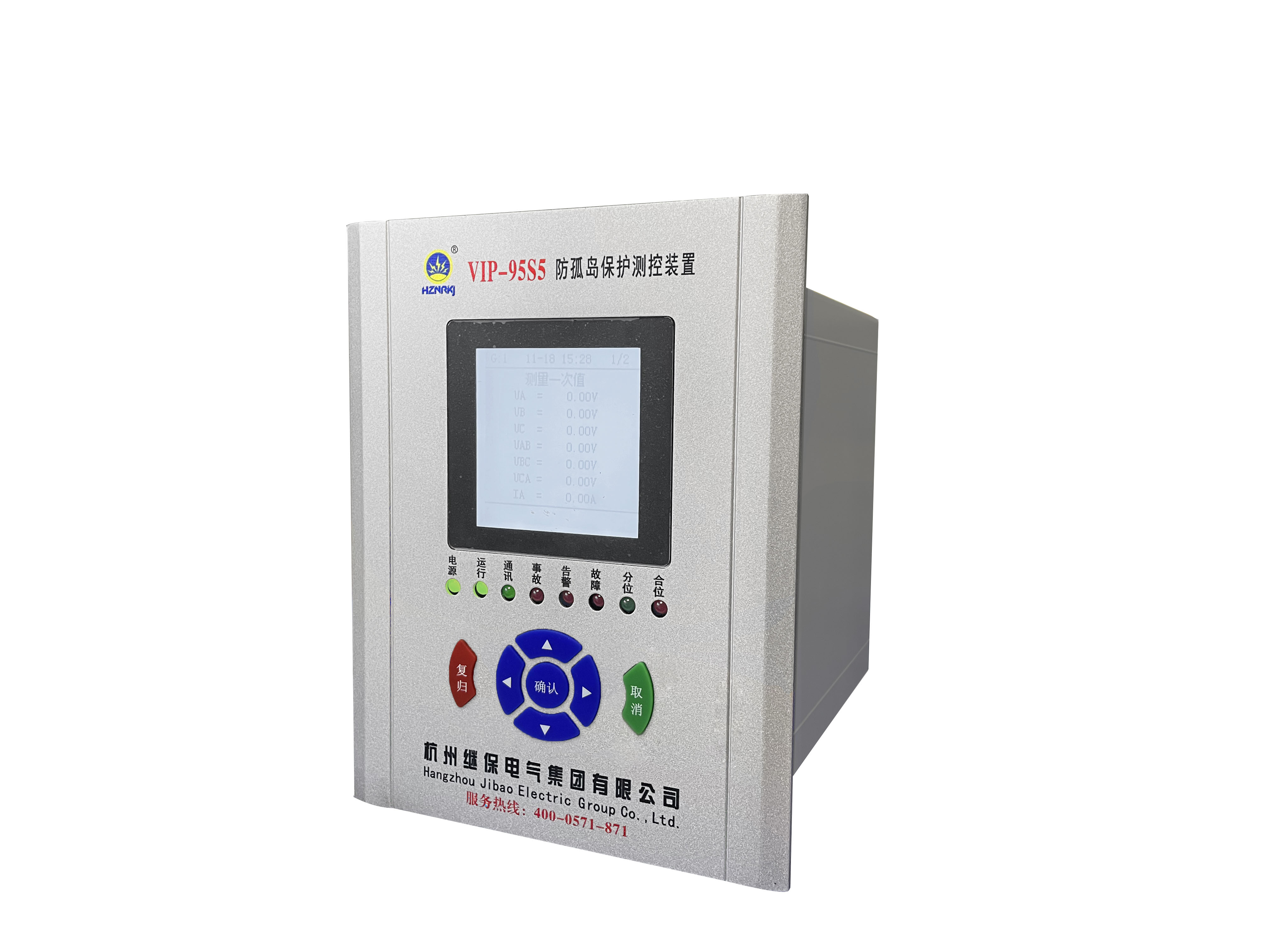

防孤岛保护测控装置

防孤岛保护装置主要适用于110KV、66KV、35KV、10KV及低压380V光伏电站的小电源并网供电系统,在发生孤岛现象时,可以快速切除并网点,使本站与电网侧快速脱离,从而保证整个电站和相关维护人员的生命安全。
全国热线

400-0571-871

introduce
产品介绍
产品特点
  • •  防孤岛保护装置的功能设定依据国家发布的分布式电源并网相关标准规范,集成分布式电源并网所需的保护功能、测控功能、通信功能、事件记录、保护功能压板的投/退、定值修改及定值区的切换等功能,同时具备485通讯接口、以太网通讯接口等多种通讯接口,并支持Modbus-RTU规约、103规约。支持IRIG-B对时。
保护功能
  • •  防孤岛保护装置的功能设定依据国家发布的分布式电源并网相关标准规范,集成分布式电源并网所需的保护功能、测控功能、通信功能、事件记录、保护功能压板的投/退、定值修改及定值区的切换等功能,同时具备485通讯接口、以太网通讯接口等多种通讯接口,并支持Modbus-RTU规约、103规约。支持IRIG-B对时。 频率过高、频率过低、过电压、低电压、频率突变、逆功率、外部联跳、系统失电、电流三段保护且带方向闭锁(速断、限时速断、过电流)、零序过流、有压自动合闸。
    注:保护装置功能可根据用户需求定制。

parameter
技术参数
环境参数
正常工作温度 -10 ~ 55℃
极限工作温度 -20 ~ 60℃
贮存及运输 -30 ~ 70℃
大气压力   60 ~ 110 Kpa

 额定电气参数
频率 50Hz
交流电流 5A或1A(额定电流IN)
交流电压 100V或57.7V(额定电压UN)
交直流工作电源 交流:AC85V~265V;50Hz±0.5Hz;谐波畸变率不大于15%
直流:DC85V~265V,纹波系数不大于5%
数字系统工作电压 +5V、允许偏差:±0.15V
继电器回路工作电压 +24V、允许偏差:±2V
功耗
交流电压回路 UN =220V,每相不大于0.5VA
交流电流回路 IN = 5A,每相不大于1VA、IN = 1A,每相不大于0.5VA、IN = 0.3A,每相不大于0.5VA
直流电源回路 正常工作时,不大于15W、保护动作时,不大于25W
保护回路过载能力
交流电压回路 1.2倍额定电压,连续工作
交流电流回 2倍额定电流,连续工作、10倍额定电源,允许10s、40倍额定电流,允许1s路
 直流电源回路 80 ~ 115% 额定电压,连续工作
 装置经受上述的过载电流/电压后,绝缘性能不下降

parameter
主要参数
定值精度
电流定值误差 ≤±5%
频率定值误差 ≤±0.01Hz
激励量≥1.2倍定值时,瞬时动作段动作时间 ≤35ms
延时动作段动作时间离散误差 ≤30ms
各保护段返回时间 ≤25ms
遥测量计量等级
电流、电压 0.2级
频率 ±0.01Hz
其他  0.5级
遥信量分辨率 小于1ms
工作电压  DC220V/DC24V;(DC220V订货需注明,默认是DC24V/DC12V)
输入方式 有源接点或无源接点;(默认是无源接点)
开关量输出
输出形式 无源接点
冲击过流能力 6A@3s;15A@0.5s;30A@0.2s
动作时间 <8ms
返回时间

<5ms

延时动作段动作时间离散误差 ≤30ms
电磁兼容
静电放电  符合GB/T14598.14-1998 3级
 辐射电磁场干扰 符合GB/T14598.9-2002  3级
快速瞬变干扰 符合GB/T14598.10-2007  B级
1MHz脉冲群干扰 符合 GB/T14598.13-2008  3级
浪涌抗扰度  符合GB/T14598.18-2001  3级

绝缘试验

装置绝缘耐压、耐湿热、抗振动、抗冲击、抗碰撞性能符合国际GB/T7261-2000的有关标准(绝缘≥20MΩ)。
