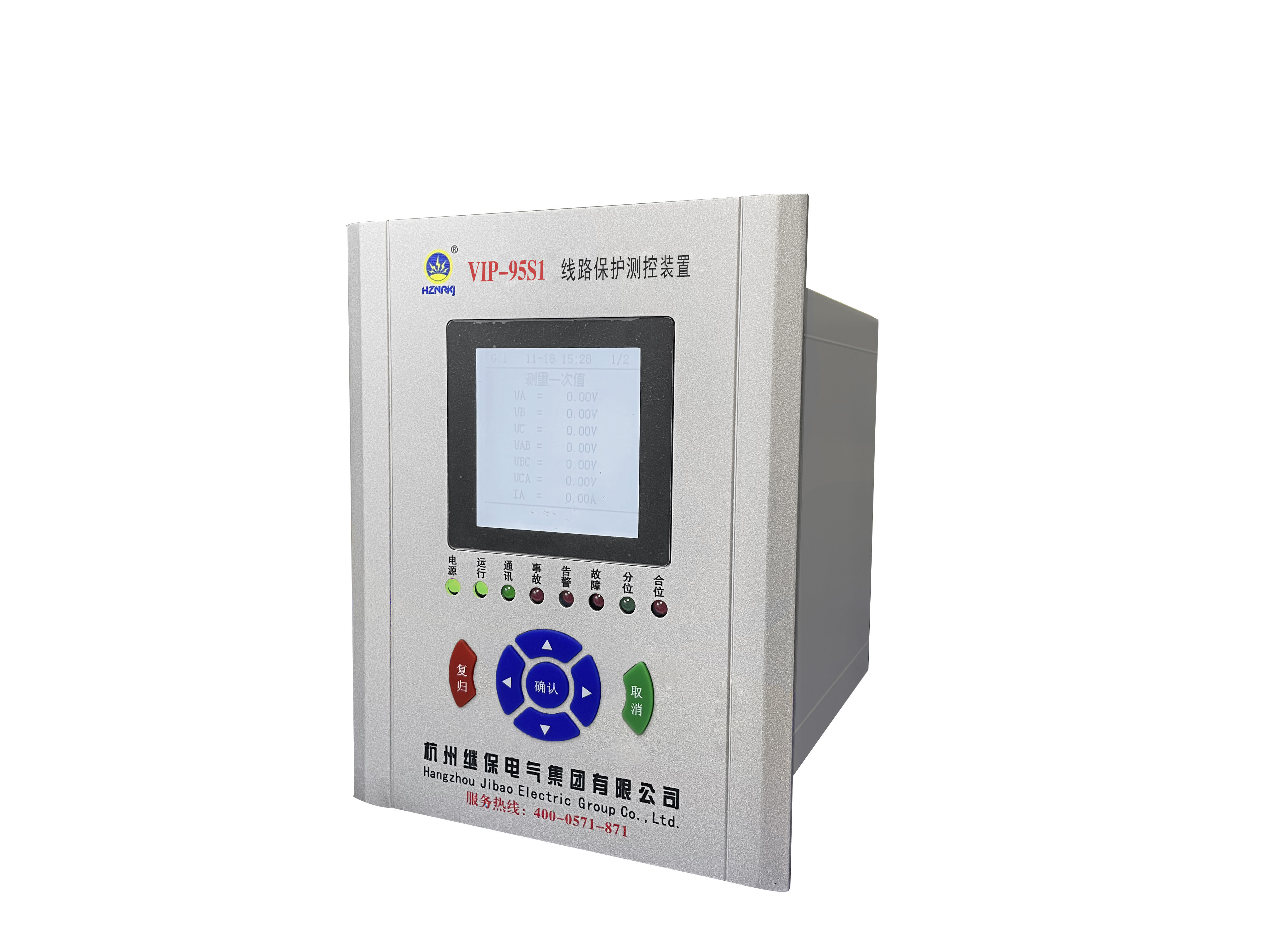

线路保护测控装置

线路保护测控装置就是用于对进线柜和出线柜进行保护和测量的装置。其主要线路保护产品有经济型9301线路保护测控装置、实用型9411线路保护测控装置、标准型9500系列线路保护测控装置、高配9600系列线路保护测控装置、700系列高压输电线路成套保护装置、7613线路光纤差动保护装置、7615线路距离保护装置等产品。
全国热线

400-0571-871

introduce
产品介绍
产品介绍
  • •  本公司线路保护测控装置具有完善的保护功能、测控功能、故障录波、事件记录、断路器遥控分合、保护功能压板的投/退、定值修改及定值区的切换等功能,同时具备485通讯接口、以太网通讯接口、光纤通讯接口等多种通讯接口,并支持Modbus-RTU规约、103规约、IEC61850-MMS规约以及对时方式支持SNTP对时,B码对时,GPS脉冲对时。工作电源可特殊定制DC 24V/DC48V 等,装置自带防跳回路,出口可配置,可采用有源开入。
保护功能
  • •  三段相过流保护;相过流反时限保护;三段零序过流保护;零序反时限保护;三相一次重合闸(不检、检无压、检同期);合闸后相电流/零序电流加速保护;过负荷保护;速断保护;低频低压减载保护;过负荷告警;零序电流告警;接地告警;频率异常;弹簧未储能告警;控制回路断线告警;TWJ异常告警;PT断线告警;CT断线告警;故障波形记录。

parameter
产品参数
7000系列线路成套保护装置

VIP-7000系列线路保护装置

名称 说明
工作电源 DC220V  DC110V
交流量采集 支持4路电压输入(三相电压,抽取电压),4路电流输入(三相保护电流、一相零序电流)
开关量采集 支持21路开入
继电器出口 11对独立出口
通讯回路 配置3个以太网,支持IEC61850-MMS通信规约与监控系统通讯
测控功能 Ia、Ib、Ic、3I0、Ua、Ub、Uc、Uab、Ubc、Uca、P、Q、COSφ、F等14个模拟量的遥测;遥控分合闸
其他 详情见说明书或咨询客服
装置分类 VIP-7611线路保护装置、7613线路光纤差动保护装置、7615线路距离保护装置等产品。
适用范围 适用于35kV电压等级输电线路的主保护及后备保护。
700系列线路成套保护装置

VIP-741高压输电线路成套保护装置

(线路距离)

VIP-743(距离+光差)

名称 说明
工作电源 DC220V  DC110V
交流量采集 支持4路电压输入(三相电压,同期电压),7路电流输入(三相保护电流,三相测量电流,零序电流)
开关量采集 支持21路开入
继电器出口 11对独立出口
通讯回路 配置3个以太网,支持IEC61850-MMS通信规约与监控系统通讯
测控功能 Ia、Ib、Ic、3I0、Ua、Ub、Uc、Uab、Ubc、Uca、P、Q、COSφ、F等14个模拟量的遥测;遥控分合闸
其他 详情见说明书或咨询客服
适用范围 适用于110kV,66kv电压等级的线路保护一体化装置。
96系列线路微机保护

VIP-9671X系列线路保护测控装置

名称 说明
工作电源 AC/DC:85~265V;可特殊定制DC24V、DC48V等
交流量采集 13路,不同型号的保护装置模拟量定义不同
开关量采集 14个,可扩展两个;已定义的非电量若处于退时为普通开关量
继电器出口 10个(含告警/跳闸信号各一个),可扩展3个;自带一路装置失电信号
通讯回路 2路485,Modbus-RTU协议,第2路可用于时钟对时;1路以太网103协议
防跳回路 标准配置均带防跳回路(订货时说明也可不带)
测控功能 有功、无功、功率因素及频率、电度、断路器遥控分合
其他 事件记录和故障录波、保护功能压板的投/退、定值修改及定值区的切换
适用范围 主要适用于66KV、35KV、10KV、6KV、3KV等电压等级的中置柜及综合性项目,不需要带距离测控的线路保护。
95系列线路微机保护

VIP-9500系列线路保护测控装置

名称 说明
工作电源 AC/DC:85~265V;可特殊定制DC24V、DC48V等
交流量采集 8路,不同型号的保护装置模拟量定义不同
开关量采集 8个,已定义的非电量,在保护投退中关闭后为普通开关量
继电器出口 6个,其中有2个为告警/跳闸信号出口
485通讯回路 1路,Modbus-RTU标准协议;2路以太网103协议
防跳回路 可带
测控功能 有功、无功、功率因素及频率、断路器遥控分合
其他 事件记录、保护功能压板的投/退、定值修改及定值区的切换
适用范围 主要用于35KV、10KV、6KV等电压等级的用户工程和35KV、10KV、6KV及以下电压等级变电站、电厂等电力二次设备。
94系列线路微机保护

VIP-9411线路保护测控装置

名称 说明
工作电源 AC/DC:85~265V;可特殊定制DC24V、DC48V等
交流量采集 8路,6路电流,2路电压
开关量采集 8个,已定义的非电量,在保护投退中关闭后为普通开关量
继电器出口 6个,其中有2个为告警/跳闸信号出口
485通讯回路 1路,Modbus-RTU标准协议
测控功能 有功、无功、功率因素及频率、断路器遥控分合
其他 事件记录、保护功能压板的投/退、定值修改及定值区的切换
适用范围 主要用于环网柜、450柜等。
93系列线路微机保护


RCX-9301线路保护测控装置

名称 说明
工作电源 AC/DC:85~265V;可特殊定制DC24V、DC48V等
交流量采集 8路,4路电流,4路电压
开关量采集 8个,已定义的非电量,在保护投退中关闭后为普通开关量
继电器出口 6个,其中有2个为告警/跳闸信号出口
485通讯回路 1路,Modbus-RTU标准协议
测控功能 有功、无功、功率因素及频率、断路器遥控分合
其他 事件记录、保护功能压板的投/退、定值修改及定值区的切换
适用范围 主要用于充气柜、固体绝缘柜、 450小型开关柜等。
