防逆流保护装置原理是什么?以VIP-96S54A为例

返回列表 来源: 发布日期: 2024.01.08 浏览量:1

防逆流装置主要应用于“自发自用,余电不上网”的光伏发电项目中,防逆流装置的作用就是为了避免光伏侧向电网侧进行反送电。

一般来说,防逆流保护装置的原理就是通过检测功率方向,判断是否出现反送电现象。当防逆流保护装置检测到光伏侧向电网出现反送电现象且达到定值,保护逻辑启动,装置会逐一跳并网断路器(VIP-96S54型防逆流装置最多可控制6 路),直至负载能够完全消纳光伏发电量不出现反送电现象。

VIP-96S54防逆流保护装置逆功率保护逻辑图


防逆流装置 还可以对因反送电现象断开的并网断路器进行自动合闸。当负载用电功率增大时,防逆流装置检测功率为正且达到功率恢复定值(正常情况为光伏容量80%左右),装置自动合闸。

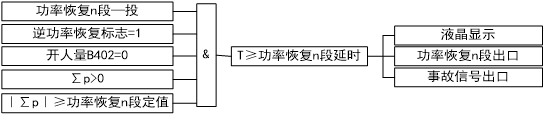

VIP-96S54防逆流保护装置功率恢复保护逻辑图

          VIP-96S54防逆流装置不仅可以应用于低压光伏项目,同时也适用于高压项目,自身功能的强大能够确保“自发自用,余电不上网”型的光伏发电平稳运行。


96S54防逆流保护装置
