【微机保护装置】浅谈VIP-1171机组保护智能控制装置在水电站的应用

返回列表 来源: 发布日期: 2020.05.13
VIP-1171 概述
【前言】
VIP-1171型号说明:VIP是英文全称very important person,直译是“重要人物”、“非常重要的人”,还有称呼“贵宾”、“高级用户”等,是杭州继保南瑞在2010年年初国内首创取V-(电压voltage)、I-(电流通称)、P-(保护Protect)作为公司产品的型号,用意为打造公司最好的产品和馈赠热情周到的服务献给高级用户;1171为继保南瑞的众多微机保护装置之一:低压机组智能保护控制装置。
【目的】
公司为了走创新化产品道路,打造杭州继保南瑞品牌,同时为了解决小水电业主所面临的问题:很难招聘到懂电的运行值班人员;关停机流程复杂,操作人员很难掌握;设备出现故障,查找不出问题,严重影响发电;控制设备元器件非常多,走线繁琐,设备检修非常困难。基于此,杭州继保南瑞总结了十几年来低压小水电运行经验,在2016年春节后立项,历时十个月,独自研究开发出VIP-1171低压机组智能保护控制装置此款新颖产品。本产品适用于单机容量为1000kW以下的低压水力发电机,经不同省份电站的运行,积累了丰富的经验,通过对产品的完善升级,彻底解决了低压机组运行中的问题,在设备运行和产品维护方面,大大降低了对值班人员的要求,给小水电业主带来极大福音。
【作用】
VIP-1171机组保护智能控制装置采用多种人工智能技术,完成机组的自动控制、频率调节、同期并网、发电机相关的保护等功能;突破了传统控制系统的构成模式,可就地操作、也可手机操作,还可以在云平台电脑上操作,非常方便。

VIP-1171机组保护智能控制装置,替代了PLC的主CPU、模拟量输入模块、数字量模块、导轨以及配套的液晶触摸屏、PS24V电源、中间继电器及底座、多功能数显表、温度巡检仪、自动同期装置、变送器、机组保护测控装置等;大大减少了布线,节省了空间,更便于维护。除了安装简单、操作方便、调试便捷、维护简便的特点外,由于精简了系统配置,降低了对操作人员的要求,也降低了对电站运维人员的技术要求。

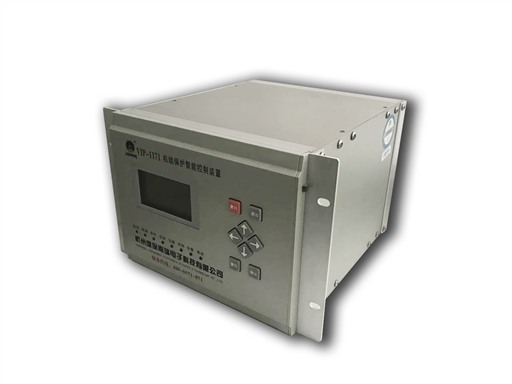

微机保护装置

VIP-1171 功能

【数据显示】

  三相机端/机尾电流、三相差动/制动电流、负序电流、三相一次电流;
  三相相/线电压、机组有功/无功功率/机组功率因数/机组频率/系统频率、对侧电压;
  二处水位深度显示。
【保护功能】
 差动速断、比例差动、差流越限告警、CT断线、(复合电压闭锁)速断、限时速断、过电流、过电流反时限(一般/非常/极端三种方式可选)、负序过电流、负序过电流反时限、逆功率保护、频率过高、频率过低、过电压、低电压、PT断线、PT失压、系统失电、控制回路断线、油压偏低告警、油压过低跳闸、调速器故障、温度巡检。
【开机停机】
 1、自动开机:开机命令方式—开机准备—开旁通阀—开启主阀—关旁通阀—开冷却水—投调速器—启动励磁—同期并网—发电运行;
 2、功率调节:开机完成—闭环调节有功、无功(操作/通讯均可控制);
 3、自动停机:停机启动—减小有功无功到空载—分断路器—停励磁—关导叶—投入刹车—停机复归;
 4、紧急停机:停机启动—分断路器—紧停调速器、灭磁、关主阀—投入刹车—停机复归。
【信息上传】
485通讯、以太网通讯、短信通知、手机APP、云平台应用等。
VIP-1171 应用
VIP-1171经过浙江、江西、福建、广西、贵州、云南、四川等地水电站大量使用,获得了各地用户的一致好评。
江西省上饶市水利局关于印发上饶县上泸镇水电站(毛源水电站)增效扩容改造工程机组启动验收鉴定书和完工验收鉴定书的通知(信息索引号E00190/2018-0036,饶水建字【2018】109号),项目验收主持单位:上饶市水利局,验收日期:2018年7月7日。
(三)机组及辅助设备设计、制造和安装情况
 水轮发电机组二套,装机容量为2×250kw,由杭州富春江水电设备有限公司生产,于2017年10月交货,并出具了出厂合格证,2018年3月19日完成设备安装,安装质量合格,具备机组启动条件。
微机保护自动化控制设备一套,由杭州继保南瑞电子科技有限公司生产,于2017年10月31日交货,并出具了出厂合格证,2018年3月6日完成设备安装,安装质量合格,实现了一键开机的自动化要求,具备机组启动条件。
本水电站属小型水电站,其主要辅助设备主要是供、排水系统,安装质量合格满足规范要求。
验收委员会认为,上饶县上泸镇水电站(毛源水电站)增效扩容改造工程自开工以来,在建设、设计、施工、监理和设备生产厂家等参建后各方的共同努力下,工程已全面完工。工程技术资料基本完整,工程质量等级评定合格,机组试运行合格。
验收结论:上饶县上泸镇水电站(毛源水电站)增效扩容改造机组经试运行,各项指标满足相关规程规范要求,验收委员会同意机组启动验收。

另外,杭州继保南瑞在上饶市还供货了:梨子坑、下源、金洲、青龙等电站;另外,浙江的温州永嘉县山坑与毛竹电站、杭州临安的沃溪兴隆与堰口观新电站等。这些电站都已经通过竣工验收后正常运行中。

公司在水利方面还做:泵站、排涝站、污水处理厂、水电站等工程项目;在新能源(光伏、风电)方面也具有上千座站的运行经验;110kV及以下上万座变(配)工程;各类余热发电项目也有近百座在运行。
欢迎各界朋友莅临指导,携手创造更好的未来!
