什么是线路光纤差动保护
线路光纤差动保护装置也叫光纤电流纵差保护，是输电线路的主保护，依托光纤通道实时交互线路两端电流采样数据，基于基尔霍夫电流定律对比两侧电流矢量，实现故障判别。正常运行或线路外部故障时，线路两端电流大小相等方向相反，差动电流趋近于零，保护可靠不动作；当线路内部发生相间短路、小电阻接地单相故障，两侧故障电流流向故障点，差流超出定值，保护快速跳闸切除故障，实现全线无死区瞬时保护。
区别于距离保护、过流保护，线路光纤差动保护不受系统振荡、负荷变化影响，故障判别不受线路长度、过渡电阻干扰，是 110kV、35kV
重要电缆线路、环网线路的首选主保护方案。
线路光纤差动保护核心优势
1. 动作速度快，保护无死区
整组动作时间≤35ms，线路全线范围内故障均可瞬时切除，不存在保护死区，能够快速处理相间短路、高阻接地故障，最大限度降低故障对电网冲击，保障设备与供电安全。
2. 抗干扰能力强，运行稳定性高
采用光纤作为通信介质，隔绝电磁干扰，避免传统载波、导引线通道易受电磁干扰的缺陷；内置比率制动、二次谐波制动、CT 断线闭锁逻辑，区外故障、CT 异常、励磁涌流工况下可靠闭锁，杜绝误动风险。
3. 保护逻辑完善，配套后备保护齐全
光纤差动作为主保护，同时集成三段式过流、零序保护、反时限保护、重合闸、加速保护等全套后备保护。光纤通道异常时，后备保护继续工作，不会造成线路保护完全失配，提升整套装置冗余能力。
4. 适配多场景，安装部署灵活
既可变电站集中组屏，也可开关柜就地安装；支持 1A/5A CT 自适应，兼容不同 CT 变比，可通过变比补偿系数解决两侧互感器变比不一致问题，适配架空线路、电缆线路、双电源环网线路等多种工况。

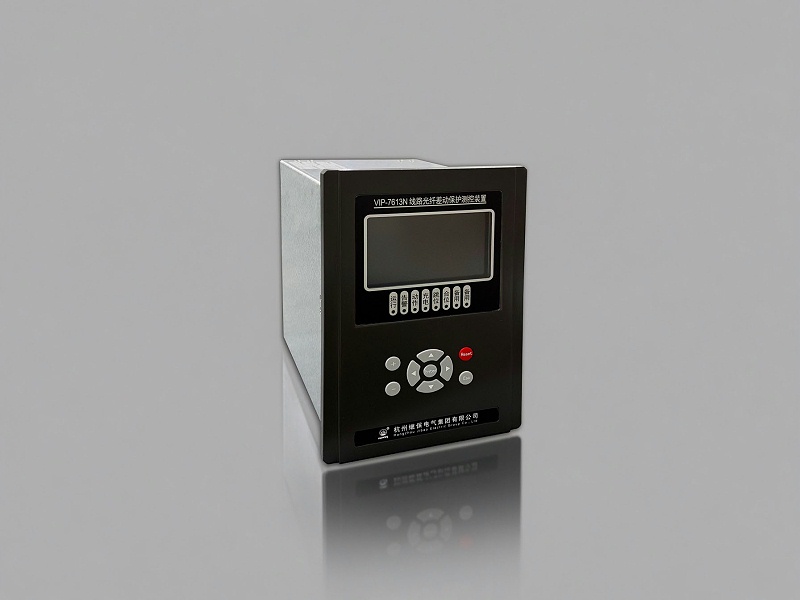

VIP‑7613N 线路光纤差动保护测控装置产品介绍 VIP‑7613N 线路光纤差动保护测控装置，面向**110kV 及以下电压等级**线路开发，是集光纤电流差动主保护、后备保护、测控、录波于一体的微机保护测控设备。装置采用 32 位 ARM Cortex‑M4 处理器，搭配高精度 A/D 采样芯片，4.3 寸 IPS 彩色液晶全汉化显示，操作调试简单便捷，满足电力变电站、厂矿企业变电站、新能源升压站线路保护需求。
线路光纤差动保护典型应用场景 1.110kV、35kV 输电线路：作为线路主保护，架空线路、长距离电缆线路，双电源环网供电线路，实现全线快速故障切除。
2. 厂矿企业自备变电站：石化、冶金、大型工厂高压进线，保障工业负荷供电连续性，降低短路故障造成生产停机风险。
3. 新能源升压站送出线路：光伏、风电场站送出线路，适配新能源电源复杂故障特征，提升电网安全稳定性。
4.重要配电联络线路：城市配网重要联络电缆，解决传统过流保护延时大、选择性差的痛点。
线路光纤差动保护选型与调试要点 1. 通道选型：优先选用专用光纤直连方式；光纤接口规格、波长需要两侧装置保持一致，VIP‑7613N 采用 FC 单模 1310nm 光口。
2. CT 匹配：两侧 CT 变比不同时，整定 CT 变比补偿系数，消除变比差异带来的差流；注意 CT 极性，避免极性接反造成保护误动。
3. 定值整定：差动电流定值、比率制动系数按照现场短路电流水平整定；启用 CT 断线闭锁、二次谐波制动功能，规避 CT
异常、励磁涌流误动作。
4. 通道测试：投运前完成光纤通道连通性、延时测试，确认两侧装置采样同步；定期查看差流越限告警，运行时差流应维持在较低水平。
5. 后备保护配置：光纤差动作为主保护，务必投用过流、零序后备保护，应对光纤通道故障的极端工况。
总结 线路光纤差动保护VIP-7613N凭借全线速动、无保护死区、抗干扰强的优势，已经成为 110kV 及以下重要输电线路的主流主保护方案。VIP‑7613N 线路光纤差动保护测控装置，把差动主保护、完备后备保护、测控、录波一体化集成，硬件工艺可靠，功能配置齐全，兼顾就地安装与集中组屏需求，可很好满足变电站、工业企业、新能源项目的线路保护需求。
