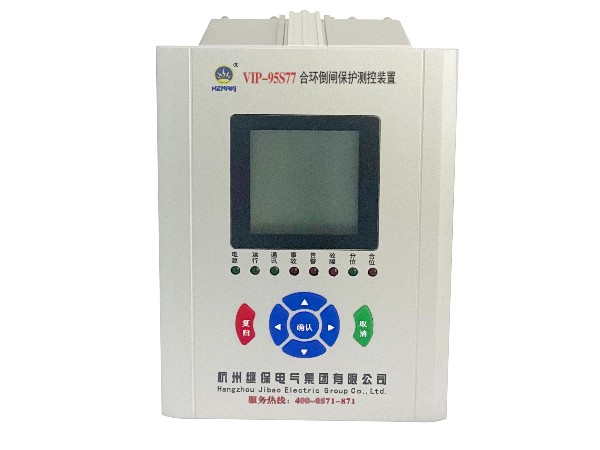

VIP-95S77E合环倒闸保护测控装置｜双电源母联智能合环保护设备

核心关键词：合环倒闸保护、母联合环保护、双电源不停电倒闸、VIP-95S77 E

一、产品定位

10kV 双进线单母分段系统带电合环易产生巨大环流，引发设备损坏、供电中断。合环倒闸保护是实现不停电负荷转供的核心设备。杭州继保 VIP-95S77E专用合环测控保护装置，专为母联断路器设计，集合环逻辑、环流保护、四遥采集、故障录波于一体，适配工厂、医院、数据中心、开闭所等重要负荷配电场景。

二、核心合环倒闸保护功能

装置搭载三大类 6 种标准倒闸逻辑，支持手动 / 自动合环双模式：

1. 跳母联模式：单进线带两段负荷，先合备用进线，再跳母联；

2. 合母联模式：双进线并行供电，先合母联合环，再退出冗余进线；

3. 倒换进线模式：母联合环运行，两路进线无缝轮换。

内置专属环流保护：1#/2# 合环过流、合环零序过流保护。合环压板投入后实时监测回路电流，超标延时后快速跳开母联、两路进线，35ms 内隔离故障环路，避免环流冲击 CT 与开关柜。合环前自动校验两路进线电压、压差、相位角差，任一参数超标直接闭锁合闸，杜绝非同期合闸风险。

三、测控与通讯优势

设备集成完整四遥功能：采集双路三相电压、电流、零序电流、频率，测量精度达 0.5 级；14 路遥信开入、8 路可编程无源出口，跳闸、合闸、告警回路独立配置。支持 RS485 Modbus-RTU、双以太网 IEC103 规约，兼容 IRIG-B、SNTP、报文多方式对时；可存储 128 条保护 / 告警 / 遥信事件、32 条故障录波，毫秒级 SOE 事件上送，故障溯源清晰。

四、硬件与运行特性

模块化插拔结构（AC 模拟量板、电源通讯板、出口板、开入板），维护便捷；嵌入式机箱可组屏或就地装开关柜。工作温度 - 40~70℃，全项 EMC 电磁兼容测试，抗干扰能力强。大屏汉化液晶面板，按键操作简单，支持本地出口传动、定值整定调试，修改参数需密码保护，防止误操作。

五、应用与选型

适用于 10kV 变电站、工业园区、数据中心、市政环网柜双电源改造。订货可选 CT 二次 1A/5A，操作电源 AC/DC220V、DC110V、DC48V，开入支持无源 / 有源，以太网通讯按需选配。

总结

VIP-95S77E以专业合环倒闸保护逻辑为核心，一台设备兼顾合环控制、故障保护、远程测控，解决传统停电倒闸、环流冲击难题，是配网不停电作业、双电源配电自动化改造优选设备。
