故障录波装置：电网安全的 “黑匣子”，故障分析核心设备

返回列表 来源：发布日期： 2026.08.03 浏览量：1

故障录波装置是变电站、电厂必备电力监测设备，被称作电网运行黑匣子，全程采集电压、电流、开关变位数据，电网短路、接地、振荡、电压越限时自动触发录波，为故障排查、保护校验提供完整原始波形数据。
一、核心功能价值
1.完整故障记录采用 FPGA 高速同步采样，分段存储故障前、故障中、故障后波形，区分暂态故障录波与稳态连续记录，支持手动录波触发，完整还原事故全过程。
2.多维度智能分析内置波形分析工具，可实现故障测距、谐波 / 向量 / 功率分析、序量计算，支持 COMTRADE 标准文件导出、波形打印与数据检索，快速判定故障类型、精准定位故障点。
3.装置运维与组态管理配套可视化后台管理工具，支持 SCD 文件导入、一次设备 / 模拟 / 开关通道批量配置、多定值区切换、远程对时、告警信息检索，适配智能变电站 IEC61850 规约。
4.高可靠抗干扰运行符合国标电磁兼容标准，耐受静电、脉冲群、射频辐射干扰；分布式模块化架构，采集卡独立运行，双硬盘分区存储，保障数据不丢失。
二、主流应用场景
广泛适配 35kV~750kV 变电站、换流站、火力 / 光伏电厂、大型钢厂、电气化铁路：
变电站：线路、主变、母线故障录波与测距；
新能源场站：光伏 / 风电升压站电能质量、谐波监测；
工业用电：大型企业自备电网异常波形记录；

智能站：兼容 SV、GOOSE 报文同步录波。

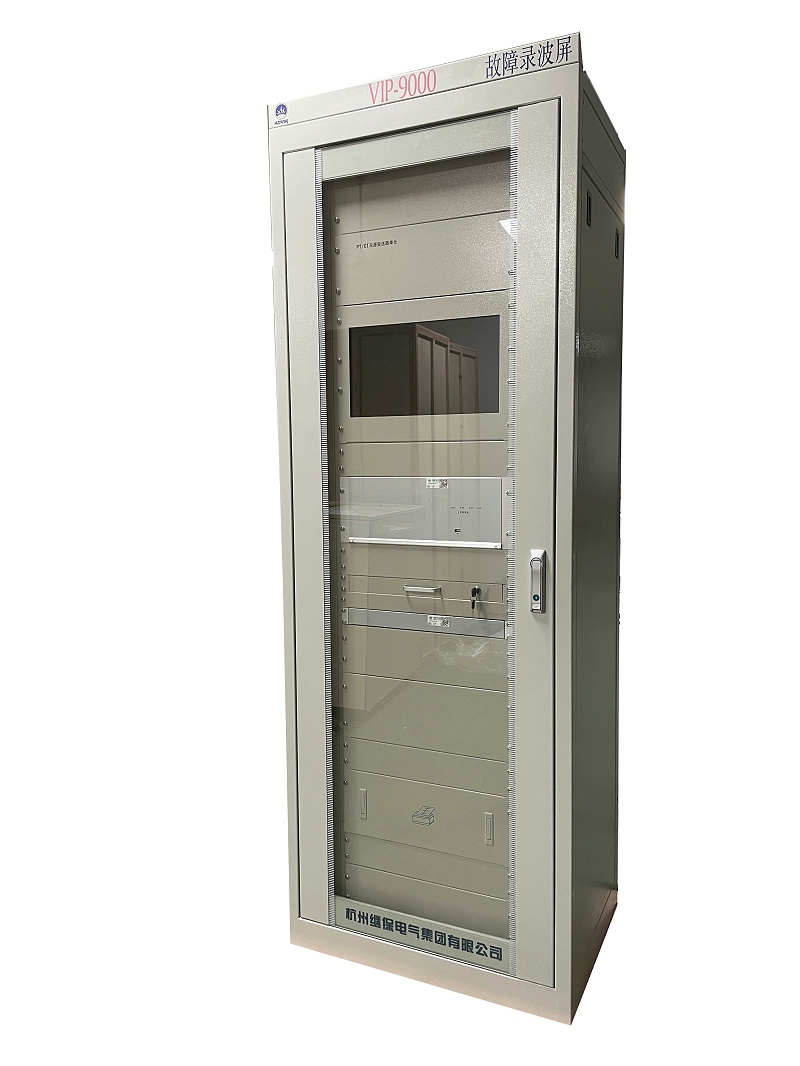

故障录波装置

三、故障录波装置产品优势
嵌入式 X86+FPGA 硬件平台，最大支持 128 路模拟量采集；独立开入采集箱，直流 / 交流通道灵活配置；后台一体化管理，单台后台可批量管控多台录波装置，操作简单易调试，满足电网规范化检测标准。
四、选型关键要点
选购故障录波装置重点关注采样速率、通道容量、电磁抗扰等级、通讯协议兼容性、波形分析功能、本地存储容量，兼顾现场组态便捷性与后期运维效率，大幅缩短电网故障处置时长，降低停电经济损失。
